Introducción
Los equipos de desalinización de agua por ósmosis inversa de la serie IP permiten obtener agua destinada a usos industriales a partir de aguas con alto contenido salino, comprendido entre 1,5 y 7,0 g/l.
Se trata de equipos compactos que incorporan todos los elementos necesarios para efectuar el pretratamiento del agua y son de funcionamiento totalmente automático, gobernados por un microprocesador. Opcionalmente pueden completarse con equipos de post-tratamiento del agua osmotizada obtenida para su desionización, esterilización, cloración, etc.
Trabajan con una presión mínima de agua de alimentación, ya que incorporan una cuba de bombeo previa a la etapa de alta presión, utilizada para recuperar parte del caudal de rechazo y ajustar la relación entre la producción de agua osmotizada y el agua de alimentación aportada.
Las membranas de ósmosis inversa utilizadas eliminan entre el 97 % y el 99 % de las sales originalmente presentes en el agua a tratar. Los equipos de la serie IP presentan una relación muy favorable entre el consumo de energía eléctrica y el volumen de agua obtenida, con un consumo mínimo de productos para el acondicionamiento del agua, resultando en un coste de producción muy reducido.
Ventajas destacables de la ósmosis IP
- Estructura autoportante de gran calidad, que asegura un mantenimiento mínimo.
- Filtro de entrada de 5 micras que garantiza que el agua que llega a las membranas esté exenta de sólidos en suspensión que puedan dañarlas.
- Cuadro de control hidráulico.
- Cuadro de regulación con caudalímetros que permiten regular el porcentaje de rechazo, recirculación y presión de trabajo de la planta.
- Posibilidad de regular la conversión de la planta en función de la calidad del agua de entrada.
- Conjunto compacto y autotransportable.
Características de trabajo
- Caudal de permeado: 800 litros/h
- Caudal de agua de aportación: 1.200 litros/h
- Porcentaje de conversión neto: 65 %
- Presión de trabajo: 12 kg/cm²
- Consumo eléctrico bomba de alta presión: 1,5 kW
El equipo está diseñado para trabajar con un valor máximo de TDS de 1.000 mg/L a 15 ºC de temperatura, índice coloidal máximo de 2 y salida libre de permeado.
La conversión del permeado dependerá de la calidad del agua de entrada y del tipo de pretratamiento aplicado.

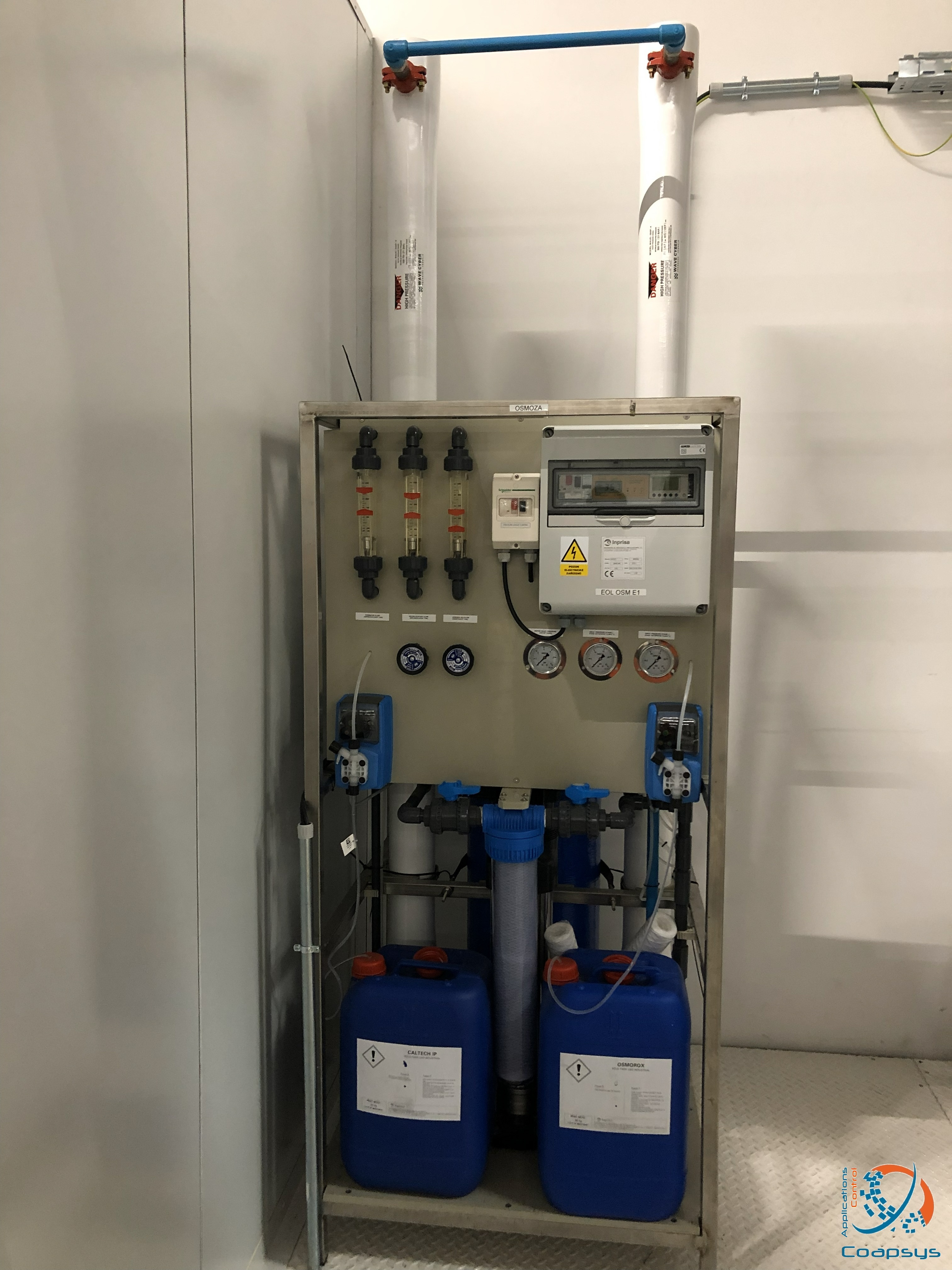

Descripción del sistema de ósmosis
Pretratamiento
Dosificador de reactivos equipado con una bomba dosificadora de precisión, con un caudal regulable hasta 0,2 l/h a 2,0 kg/cm², incluyendo sus correspondientes válvulas y accesorios.
Equipo de ósmosis inversa
Filtro declorador de entrada para la eliminación de cloro y contaminantes orgánicos, compuesto por:
- Filtro contenedor
- Distribuidor interior
- Carga de carbón activo
Filtro de entrada, construido en polipropileno, con cartucho filtrante de polipropileno de 5 micras de paso. Incluye un conjunto de válvulas y manómetros para aislamiento y control del estado de colmatación.
Sistema de alta presión compuesto por:
- Bomba de alta presión
- Dos manómetros para el control de la presión de trabajo de cada fase
Conjunto de membranas de ósmosis inversa, compuesto por:
- Dos contenedores de alta presión
- Cuatro membranas de 4” (2 por contenedor)
Instrumentación hidráulica:
- Conjunto de caudalímetros para el control de caudal de permeado, rechazo a vertido y rechazo para recirculación
- Caudalímetros construidos en Trogamid-T
- Conjunto de válvulas de regulación
La estructura soporte está construida en acero, con tornillería en acero inoxidable, alojando todos los elementos descritos anteriormente y formando un conjunto autoportante.
Cuadro de control
- Autómata programable con pantalla
- Medidor de conductividad
- Disyuntor de protección
- Contactores
- ICP de maniobra
Depósito de almacenamiento y grupo de presión
- Depósito de polietileno de 1.000 litros
- Bomba de presión en acero inoxidable con caudal máximo de 1.000 litros/h
- Pres-control para el paro automático de la bomba
- Control de nivel por boya de tres contactos
